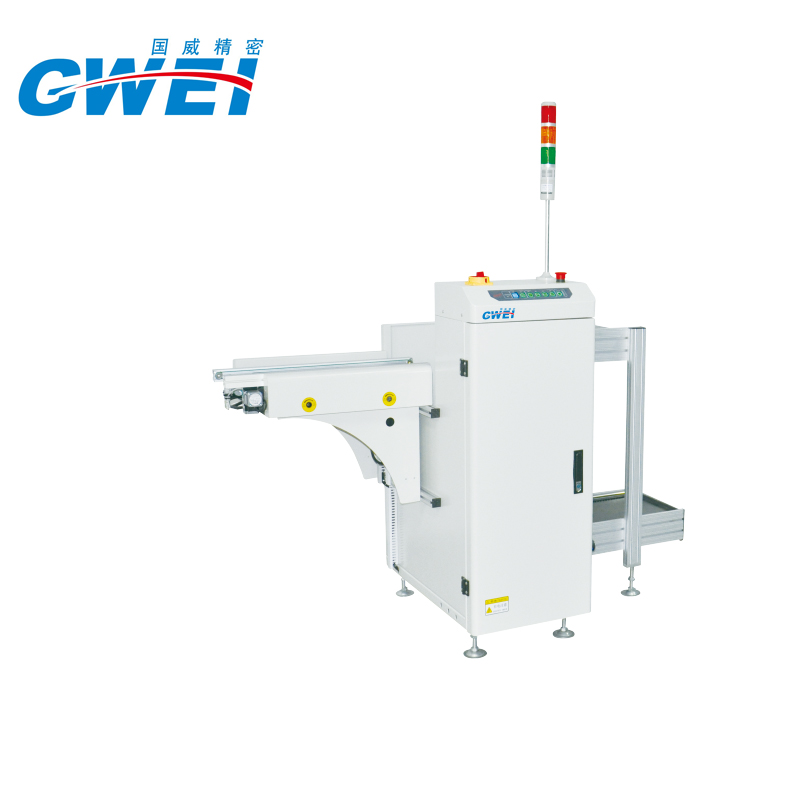

产品说明
※稳定、可靠的集成控制系统
※操作方便的轻触式LED按键或触摸屏控制界面
※上下三点式气动夹紧能确保料箱的位置准确
※电动推板设计能确保PCB不被推坏
※整机实时故障监视
※结实和稳定的设计
※兼容的 SMEMA 接口
功能描述 | 此设备用于生产线终端，把PCB板推入料框收纳好 |
上板时间 | 约6秒 |
料箱更换时间 | 约30秒 |
电源及负荷 | 100-230V交流(用户指定),单相,最大300伏安 |
气压及气流量 | 4-6 bar, 最多10升/分钟 |
传送高度 | 900±20mm (或用户指定) |
传送方向 | 左→右 或 右→左 (选配) |
电路板厚度 | 最小0.6毫米 |
料箱数量 | 上输送机:1个, 下输送机:1个,(或用户指定) |
步距选择 | 1-4 (10毫米步距) |
产品型号 | GW-UL250 | GW-UL330 | GW-UL390 | GW-UL460 |
电路板尺寸 (L×W)～(L×W) | (50x50)～(350x250) | (50x50)～(455x330) | (50x50)～(530x390) | (50x50)～(530x460) |
外形尺寸 (L×W×H) | 1700×750×1200 | 1950×830×1200 | 2210×920×1200 | 2210×990×1200 |
料架尺寸 (L×W×H) | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
重量 | 130kg | 150kg | 170kg | 185kg |
